聚乙烯双面胶防腐内带是防腐胶带防腐体系的新成员，是以高性能聚乙烯薄膜为基材，两面同时高压热复合上高性能防腐丁基橡胶而成的带状防腐材料，可以冷缠施工，主要应用于石油、天然气传输；化工、城市建设中的给排水和煤气输送等埋地钢质管道的外表面防腐。具有施工方便，无污染等特点，是管道外防腐考虑的防腐体系之一，本产品执行标准SY/T 0414-2007.

        这种防腐内带克服了普通防腐内带对外带的粘结力小的特点，使外带通过内带上的高性能防腐丁基橡胶而紧紧的粘结上内带，外带就算是遇到剧烈的拉力也不会和内带分开，这样就赋予了外带保护和防腐的双重功能，提高了防腐效果。

二、主要技术指标

项目名称	单位	参数
颜色	黑
基膜厚度	mm	0.4±0.1
胶层厚度	mm	0.3－0.1±0.1
总厚度	mm	0.7－1.4
拉伸强度	Mpa	≥30
断裂伸长率	%	≥150
剪切性能（对外带）	N/25mm	≥60或粘合面
（对铝材）	外断裂
剥离性能	N/25mm	≥40.5
底温柔度（－10℃，20mm，3s，1800）	无龟裂
耐热度（120℃）	无滑动
介电强度	Mv/m	＞30
体积电阻率	Ω﹒m	＞1x1012
水蒸气透过率(24h)	mg/cm2	＜0.45
吸水率	%	＜0.35
使用温度	℃	-5—50

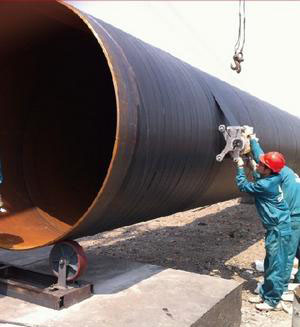

三、使用方法：

（1）表面处理：除锈、除焊渣、毛刺、油、污物并保持清洁干燥。手工除锈应达St3级，机械除锈应达到Sa2级，并符合SYJ4007-86要求。

（2）涂底漆：应采用专用配套底漆，使用时远离火源，脚板均匀并用干净毛刷、滚子或其他机械方法均匀涂敷。底漆用量：手工涂敷12/L机械涂敷20/L。

（3）待底漆表干5-10分钟后即可缠带。

四、运输存储：

（1）防暴晒、防雨淋、防冻保温、防止压坏变形，禁止靠近热缘和明火。

（2）在运输或贮存中受到5℃以下暴冻时，需在20℃左右存放48小时，方可使用。

（3）应在温度＜75℃、＞-5℃库房中存放，储存期6个月。
