一、产品说明及用途：

        本产品由基带和定型胶两部分组成。基带用丙纶无纺毡浸渍环氧煤沥青基材胶，再经分切、收卷、脱油制成，按厚度分为GH401加强级（0.4mm）、GH402特加强级（0.6mm）和GH403特加强级（0.8mm）三种，可根据用户要求分切宽度。定型胶由分装的甲、乙组分组成，按使用温度分为常温型（气温5℃以上使用）、低温型（在5℃--8℃使用）和超低温型（0℃--25℃使用）三种。本产品出厂时基带和定型胶配套供应，施工时定型胶甲、乙组份等量混合，再按定型胶/基带/定型胶的结构缠在钢管表面，静置自然固化后形成环氧煤沥青防腐层。适用于埋地和水下钢质输油、天然气、自来水、供热管道的外壁防腐，也适用于钢质贮罐罐底及污水池、屋顶防水层、卫生间、浴室、地下室等混凝土结构的防水和防渗漏。

二、产品特点

1、本产品为无溶剂型环保产品，即基带和定型胶均不含挥发性溶剂，安全、防火并有效保护环境和施工人员健康。

2、冷缠带基材选用丙纶无纺毡，该材料是机械强度高、耐腐蚀性很好的新型合成纤维，而且表面不含蜡、厚度均匀，故防腐层表面平整、粘结紧密、针孔少、电性能和防腐性能优良。

3、定型胶为无溶剂型快干配方，防腐层固化速度快，又按季节分为常温型、低温型和超低温型两种，故可全年正常施工，缓解了冬季施工难题。

4、施工方便、快捷，一次缠绕即可达到中国石油天然气行业标准SY/T 0447-96要求的加强级或特加强级防腐层所要求的厚度和电火花检漏电压，比原来使用环氧煤沥青漆加玻璃布组合成的同等防腐层省工、方便、快捷。

5、环氧煤沥青冷缠带使环氧煤沥青防腐层的施工进入工厂化予制加工，有效地提高了施工质量和速度，为这类价格低廉、寿命长久、防腐性能优良的环氧煤沥青玻璃钢防腐层开拓了使用范畴。

三、技术指标

执行标准：SY/T0447-96 序号 项目名称 单位 指标 备注

1. 颜色及外观 黑色有光 基带幅宽齐全，配装形式多样，也可按客户需求生产

2. 表干时间（在25 °C条件下） H ≤4 ， 全干时间（在25度条件下） H ≤16

3. 厚度 mm 加强级 ≥0.4 特加强级 ≥0.6

4. 电火花检测 kv 加强级(0.4mm) ≥2.5, 特加强级（0.6mm） ≥3.0, 特加强级（0.8mm） ≥5.0,

5 .180度剥离粘结力 N/cm 常温胶20不变 低温胶12不变 ，超低温胶5不变。

6. 抗冲击 kg。cm ≥50

7 .介电强度 MV/m ≥20

8 .体积电阻率 Ω。m ≥1×1010

9 .水蒸气透过率（24h） mg/cm2 ＜0.43

10 使用温度 °C ≥5

四、使用方法：　　

1、表面处理。钢材表面清除油污，建议采用抛丸或喷砂除锈至低达到GB/T 8923的Sa 2级，建议达到Sa 2 1/2级。施工条件受限制时，也可采用手工或动力工具除锈至St 3级。钢表面处理合格后，必须在返锈前尽快涂漆。混凝土表面应干透(表层含水小于6%)，清除表面疏松物质，呈现平整坚实的表面。

2、配定型胶。先将甲、乙组份分别搅匀，然后按甲组份 : 乙组份＝1 : 1（重量比），充分混合后立即使用。定型胶使用快干固化剂，固化速度快但使用期较短，因此配好后夏季必须在1h内用完，冬季应在2h内用完。施工时应现配现用，以免造成在配料桶内凝固，无法使用。施工时环境气温在5℃以上，应使用常温定型胶（在5℃以下不宜使用，因涂后固化时间太长，影响施工进度），环境气温在5℃以下，应使用低温定型胶（5℃以上不可使用，否则固化速度太快，配好的定型胶易在桶内凝固，无法使用，而且涂层表面易出现气泡，影响质量）。

3、焊缝打腻子。如遇焊缝高度高于钢管表面2mm及两块钢板搭接的特殊情况，应对焊缝两侧及钢板搭接处打腻子形成光滑过渡面，对混凝土表面的凹坑，也应打腻子抹平。腻子由配好的定型胶约加两倍重量的滑石粉调匀制成，应现调现用，调好后在2h内用完。

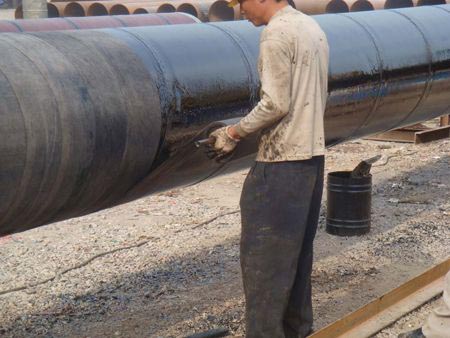

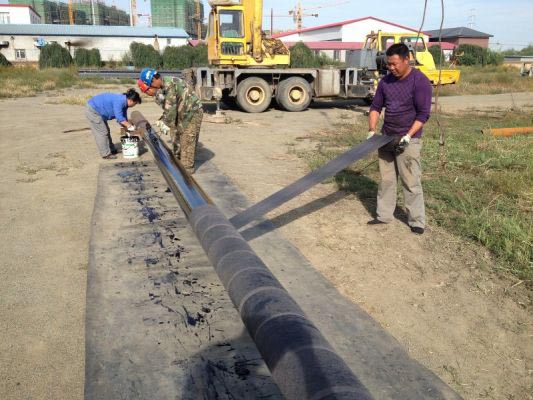

4、涂胶和缠带。涂胶前钢表面必须干燥，要求涂胶量足、不得漏涂，涂胶后立即缠基带，搭接宽度10-20mm，必须拉紧，使接触紧密，表面平整无鼓包，部份胶液从带面渗出（否则表明涂胶量不足），缠带后立即在带上再均匀涂刷一层定型胶。每天工作结束后，可用我公司配套供应的稀释剂清洗涂刷工具，稀释剂用后滤去杂物，可再次使用，但必须密闭存放。

注：本产品分加强级；特加强级；特加强加厚级三种，在选择不同级别的防腐要求时本公司配备不同的定型胶和冷缠带。如需达到特加强加厚级0.8mm厚则需要在面上多涂刷几道定型胶，而不是多缠几道冷缠带，因为0.8mm厚的冷缠带较厚定型胶渗透不过来所以0.8mm厚的冷缠带搭接处也必须要涂刷定型胶。

(注：因气温低定型胶稠度比较大所以在施工时应加热使用或者掺稀释剂使用，但是如果掺了稀释剂使胶的固体含量减少了要多刷几遍否则厚度达不到要求)此产品冬季温度低使用时固化时间会随气温高低而取决固化时间的长短，在零度得情况下一般固化是4天左右。

5、检漏和补漏。防腐层缠后静置自干，至少8h内保持不淋雨、不泡水。待防腐层实干后，用电火花检漏仪，按中国石油天然气行业标准SY/T 0447－96所规定的检漏电压，即：对加强级（0.4mm）用2500V，对特加强级（0.6mm）用3000V, 对特加强级（0.8mm）用5000V检查因涂胶不均匀 或漏涂而形成的少量针孔，并对出现针孔处用粉笔圈出记号并尽快涂定型胶补漏。如要求对防腐层用更高的检漏电压，可在防腐层实干后加涂1～2层定型胶或环氧煤沥青面漆。

6、质量检验。按SY/T 0447－96规定的条件和方法，进行外观、厚度、漏点和粘结力检查。

五、注意事项

1、必须配套使用我公司供应的基带、定型胶（包括甲、乙组份）。

2、每箱内的定型胶配套数量仅为按定型胶/基带/定型胶标准结构施工的正常用量。

3、运输时应轻装轻卸，纸箱正置，防止雨淋，避免日光曝晒。

4、贮存时应保持原包装，存放于阴凉、干燥、通风、邻近无火源的仓库内，可以码放4层，贮存期半年。

声明：本说明书是根据我公司的试验和使用中积累的经验编制的，可作为施工参考。用户必须遵守国家相关管理部门规定的各种安全、环保、质量和标准。本产品只适用于指定用途，对指定的用途以外和我公司不了解情况下进行的施工，我公司只保证产品本身质量，其它方面的问题恕不负责。对本说明书，我公司有权在未通知的情况下修改，其内容以新版本为准。
