一、产品说明：

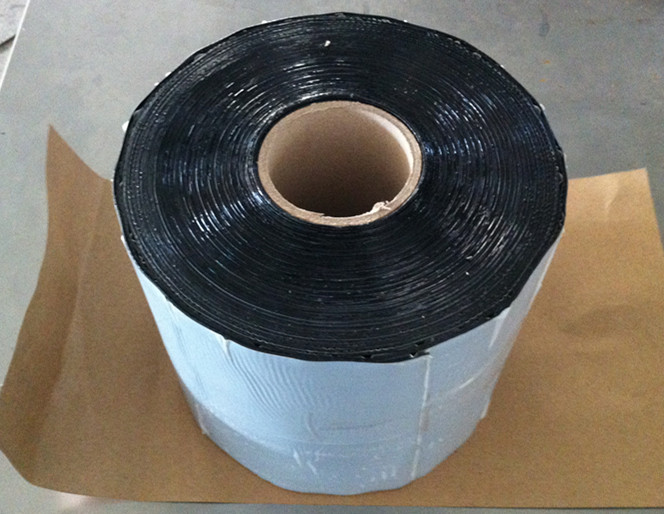

         聚乙烯660型防腐胶带也叫聚乙烯防腐一体带、聚乙烯改性沥青防腐胶带、聚乙烯防腐胶带、冷缠胶带、是我公司在传统聚乙烯防腐胶带的基础上研制的一种新型防腐冷缠胶带。其基材为高、低密度合成聚乙烯膜片，胶层为高粘性热塑改性丁基自粘防腐胶粘剂，辅以一层防粘隔离膜组成。可广泛应用于石油、天然气、化工、城市建设中的给排水和油气、煤气输送钢质管道及钢质地埋储存罐体的外防腐及修复工程。是一种新型的无污染、无危害的环保型防腐材料，与传统防腐胶粘带相比，具有以下优点：

1、粘性强且可实现自熔合，防水、气渗透，密封性好。

2、电绝缘性高，耐老化稳定性优异，抗紫外线辐射能力强。

3、具有抵抗土壤应力破坏能力，抗冲击力强。

4、胶带单层缠绕即可实现SY/T0414-2007标准要求的普通或加强级防腐。改变了传统胶带需多层缠绕，减少了防腐作业过程中人为因素对防腐质量造成的影响，降低了施工费用。

5、施工简便，速度快，无固化时间，手工、机械作业均可，缩短了施工周期。

6、造价低、无污染和三废。

        聚乙烯660型防腐胶带经检测认定，各项指标高于SY/T0414-98标准要求，完全符合美国ANSI/AWWAC209-00和NACEMR0274-95指标，是目前防腐冷缠胶带中经济、环保的产品，具有很高的推广应用价值。

二、性能指标：

项目名称		产品性能标准	参考相关标准
基膜材料	材料	聚乙烯片材	中华人民共和国石油天然气行业标准SY/T0414-2007“钢质管道聚乙烯胶粘带防腐层技术标准&rdquo；中华人民共和国工程建设行业标准“城镇然气埋地钢质管道腐蚀控制技术规程&rdquo；
	颜色	黄色、黑色
	厚度	0.2～0.8mm
防腐胶层厚度		0.8～1.0mm
产品厚度		1.0～1.8mm
基膜拉伸强度		≥18Mpa
断裂延伸率		≥300%
剥离强度 25度的条件下	对聚乙烯片材	≥8N/cm
	对有底漆钢材	≥20N/cm
绝缘电压		≥20千伏
体积电阻率		＞1×1012
吸水率（%）		＜0.35
水蒸汽渗透率（24h）（mg/cm2）		＜0.45
耐真菌性		良好
耐细菌性		良好
储存温度		-20℃～+40℃
施工温度		-10℃～+50℃
适用温度		-35℃～+90℃

三、使用方法：

（1）表面处理：除锈、除焊渣、毛刺、油、污物并保持清洁干燥。手工除锈应达St3级，机械除锈应达到Sa2级，并符合SYJ4007-86要求。

（2）涂底漆：应采用专用配套底漆，使用时远离火源，脚板均匀并用干净毛刷、滚子或其他机械方法均匀涂敷。底漆用量：手工涂敷12/L机械涂敷20/L。

（3）待底漆表干3-5分钟后即可缠带。

注意：

      冬季施工需在钢管表面和胶带搭接处都要涂刷底漆或者钢管表面涂刷底漆用火烤胶带的胶面直至胶面融化在粘贴到钢管表面。

四、运输存储：

（1）防暴晒、防雨淋、防冻保温、防止压坏变形，禁止靠近热缘和明火。

（2）在运输或贮存中受到5℃以下暴冻时，需在20℃左右存放48小时，方可使用。

（3）应在温度＜75℃、＞-5℃库房中存放，储存期6个月。
