复合型聚乙烯防腐胶带是一种新型防腐冷缠胶带。该产品基材为高、低密度合成聚乙烯膜片，胶层为丁基橡胶和胶粘树脂组成，该产品遵循SY/T0414-2007标准。可广泛应用于石油、天然气、化工、城市建设中的给排水和油气、煤气输送钢质管道及钢质地埋储存罐体的外防腐及修复工程。是一种无污染、无危害的环保型防腐材料。与传统防腐胶带相比，具有以下优点：
1、粘性强且可实现自熔合，防水、气渗透，密封性好。
2、电绝缘性高，耐老化稳定性优异，抗紫外线辐射能力强。
3、具有抵抗土壤应力破坏能力，抗冲击力强。
4、胶带单层缠绕即可实现SY/T0414-2007标准要求的普通或加强级防腐。改变了传统胶带需多层缠绕，减少了防腐作业过程中人为因素对防腐质量造成的影响，降低了施工费用。
5、施工简便，速度快，无固化时间，手工、机械作业均可，缩短了施工周期。
6、造价低、无污染和三废。

        复合型聚乙烯防腐胶带经检测认定，各项指标高于SY/T0414-2007标准要求，满足美材检学会ASTM D 1000和欧洲EN 12068指标，是目前防腐冷缠胶带中经济、环保的产品，具有很高的推广应用价值。

        本公司聚乙烯防腐胶粘带为系列产品分聚乙烯防腐内带、聚乙烯防腐胶粘带外带、聚乙烯防腐补口带、防腐底漆一起组成了聚乙烯冷缠带防腐体系。聚乙烯防腐胶粘带内带其基膜较薄，胶层较厚，主要起防腐作用，产品数据表如下：

聚乙烯防腐胶粘带内带

基膜:特殊稳定聚烯烃混合物，黑色

胶层:丁基橡胶和胶粘树脂

颜色: 黑色

聚乙烯防腐胶粘带内带典型参数

序号

项目名称

单位

0.35mm

0.38mm

0.4mm

0.5mm

0.6mm

0.7mm

0.8mm

0.9mm

1

规格型号

135

135

140

150

160

170

180

190

2

颜色

黑色

黑色

黑色

黑色

黑色

黑色

黑色

黑色

3

厚度

基膜厚度

mm

0.15

0.15

0.15

0.2

0.25

0.3

0.35

0.4

胶层厚度

0.2

0.22

0.25

0.3

0.35

0.4

0.45

0.5

总厚度

0.35

0.38

0.4

0.5

0.6

0.7

0.8

0.9

4

拉伸强度

N/cm

≥20

≥20

≥20

≥20

≥20

≥20

≥20

≥20

5

断裂伸长率

%

≥300

≥300

≥300

≥300

≥300

≥300

≥300

≥300

6

剥离

对底漆钢材

N/cm

≥20

≥21

≥22

≥24

≥25

≥27

≥29

≥30

强度

对胶带背材

N/cm

5月10日

5

5

5

6

6

6

6

7

电气强度

kv/m

≥30

≥30

≥30

≥30

≥30

≥30

≥30

≥30

8

体积电阻率

Ω.m

＞1x1012

＞1x1012

＞1x1012

＞1x1012

＞1x1012

＞1x1012

＞1x1012

＞1x1012

9

水蒸气透过率

mg/cm2（24h）

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

10

耐热老化实验

%（2400h）

＜25

＜25

＜25

＜25

＜25

＜25

＜25

＜25

11

耐紫外光老化

%（168h）

≥80

≥80

≥80

≥80

≥80

≥80

≥80

≥80

12

吸水率

%

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

13

使用温度

℃

-30-70℃

14

宽度规格

mm

50、75、100、150、200、230、250（50-750皆可）

15

备注

厚度其他规格从0.3mm至1.0mm皆可定做

施工等级

防腐层等级 总厚度（mm） 防腐层结构

普通级 ≥0.70 一层底漆+一层内带+一层外带

加强级 ≥1.40 一层底漆+一层内带（搭接为胶带宽度的50~55%）

+一层外带（搭接为胶带宽度的50~55%）

主要应用于石油、天然气传输；化工、城市建设中的给排水和煤气输送等埋地钢质管道的外表面防腐，具有施工方便，无污染等特点。聚乙烯防腐胶带从60年代开始就在油气钢质管道上作为外防腐材料广泛应用至今已有40多年的历史，由于它的优良防腐性能和方便的施工性能，使它在管道防腐材料体系中占有一定的地位。并且由于聚乙烯防腐胶带生产企业进行不断的改进和提高聚乙烯胶带的品种与质量，从而使聚乙烯防腐胶带的应用领域不断扩大。

施工工艺

钢管表面处理-涂刷底漆-胶带缠绕

预处理规定

1. 清除钢管表面的焊渣、毛刺、油脂和污垢等附着物。对于防腐层大修的管道，应使用合适的方法去除原有的防腐层及残渣。

2. 采用机械或喷砂抛射除锈方法（如果特别指定喷砂处理），其质量应达到国标《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-1998中规定St3级或Sa2级.（等级标准见附录）

3. 除锈后，对钢管表面露出的缺陷应进行处理，附着表面的灰尘、磨料应清除干净，钢管表面应保持干燥。当出现返锈或表面污染时，必须重新进行表面预处理。

涂底漆

1 钢管表面预处理后至涂刷底漆前的时间间隔宜控制在6小时内，钢管表面必须干燥、无尘。

2 底漆应在容器中搅拌均匀。当底漆搅稠时，应加入与底漆配套的稀释剂，稀释道合适的粘度时才能施工。底漆可以使用干净的毛刷、辊子或其它一些机械方法喷涂。

3 涂刷在钢管上的底漆应无漏涂、无气泡、凝块和流挂等缺陷，应形成均匀的薄膜。厚度应大于或等于30微米。焊缝处要仔细涂刷，以防漏涂。

4 待底漆表干后（在常温及空气自然流动状况下，一般需要5-10分钟），即可缠带。应特别注意温度低时或在沟槽施工时，表干时间要长，确保钢管下半部分表干。

5 钢管表面涂刷底漆后至缠带的时间间隔宜控制在8小时之内，底漆表面应干燥、无尘（风沙较大或空气湿度较大时，应立即缠带）。如超过8小时或隔夜，应在缠绕胶带前重新涂刷底漆。

6 使用底漆时，应注意安全，防止飞溅，同时应远离火源。底漆使用后，应及时将剩余的底漆倒回原铁制容器中并密闭容器，防止底漆的挥发浪费。

7 一般情况下：

手工涂刷：10-12平方米管道面积/每升底漆

机械喷涂：18-20平方米管道面积/每升底漆

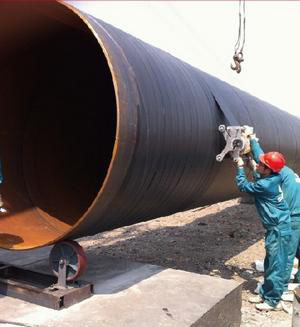

胶带缠绕

1 胶带解卷时的温度必须在5℃以上，防腐层施工宜在-5℃以上进行。（经验证明缠带是可以在较低的温度-30℃时进行施工的，但要保证解卷温度。）当环境温度低于10℃时，为了保证胶带即时具有良好的粘结强度，宜采用喷灯加热钢管和烘烤胶带胶层面。

2 对于焊缝处，如有必要，宜用30-50毫米宽度的窄条胶带补强，先覆盖在焊缝上，并以手或木质圆滑工具压实。

3 使用适当的机械或手动工具，在涂好底漆的管子上按搭接要求螺旋缠绕胶带，胶带应保持一定的拉紧力，使得胶带层紧密连接。缠绕胶带时胶带边缝应平行，不得扭曲皱褶。两端胶带相接处要有100毫米以上的搭接。必要时在前一段胶带的末端基膜上涂刷底漆或充分烘烤，待表干后在搭接另一段胶带的起始端。始末端应使用木质圆滑工具紧密压贴使其不翘起。

4 使用机械是保证胶带缠绕质量的有力措施，手缠胶带很难达到均匀一致的表面质量及始终如一的拉紧力，只有在特殊情况下，机械施工无法进行时，才可用手工缠带，但应使用宽度较窄的胶带。

5 工厂预制缠带时，可采用冷缠或热缠施工，可以是管子旋转（手动旋转或电动旋转），也可以是缠绕设备旋转，管端应预留150-200毫米的焊接预留段。

6 预制的防腐管应按照本标准8的要求进行质量检验，检验合格后，向用户提供出厂合格证。

7 使用铝箔胶带对架空跨越管道或入户立管进行防腐时，应符合本规范中的相关施工要求，但不需要进行电火花检测测试。

8 补口、弯头、穿墙出的防腐胶带应尽量使用宽度窄的胶带，并参照本规范中的有关规定进行施工和检测。

9 对于防腐层大修的管道，在施工现场应使用可旋转的缠绕设备进行施工，并参照本规范中的有关规定进行施工和检测。
