电热熔带

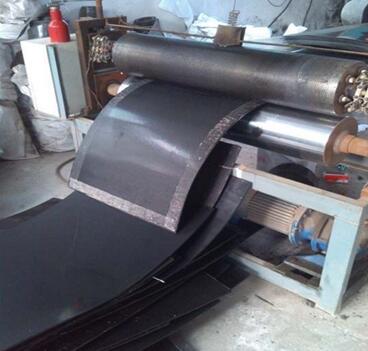

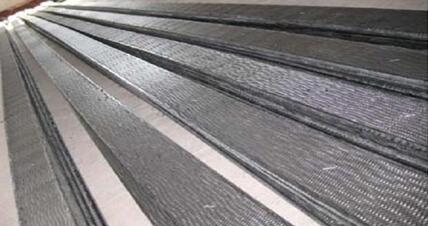

中空壁缠绕管专用电热熔带是PE板材经热熔设备热熔内嵌电热丝网而成的一种连接管件。因其在通电连接时能在电热熔带与管材之间形成一种熔融状物质流，分子之间能相互渗透，扩散。故而冷却后能形成一种牢固的结合体，电热熔带连接具有密封性能好、闭水性能强、抗拉伸强度高，是中空壁缠绕管、钢带增强螺旋缠绕管等管材的连接管件。

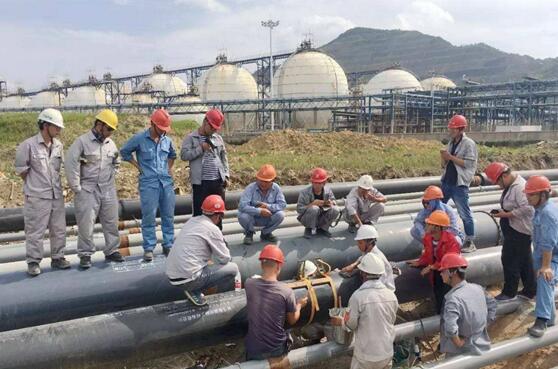

电热熔带焊接简易操作说明 
一、产品组件：1、电热熔带                2、PE胶棒﹙需购买使用﹚ 
二、施工工具及附件：电热熔焊机、不锈钢扣带、U型夹钳、呢绒扣带、橡皮锤、  绝缘手套、电线、表面测温仪。 
三、操作程序：         
 1、将要施工的两根管子垫离地面并水平对齐。         
2、清除粘在管子表面的泥土，水分及其它杂物。          
3、用呢绒扣带将电热熔带包覆在管子的连接部位并包紧，有接线端子 的一端置于搭接处的下层。确定管子接缝处位于电热熔带中部。             
4、把不锈钢扣带包覆在电热熔带上用U型夹钳扣住，将PE胶棒插入 电热熔带搭接的合缝处，收紧不锈钢扣带，使电热熔带紧贴在管壁上。          
5、将电热熔焊机电源与电热熔带相接，设定加热时间后启动电热熔焊 机，仔细调节加热电流，380V电热熔焊机和和220V电热熔焊机电流设定值有较大差异，﹙加热时间和电流参见附表﹚。在加热过程中，可通过塞入平口改刀等办法保证电热熔带与管材表面紧密贴合。     6、当电热熔过程完成后﹙此时电热熔带上测温点的温度将达到92℃左 右，温度过低应延长加热时间。﹚，关掉电源，再次适当收紧不锈钢扣带。          
7、待电热熔带充分冷却后﹙冷却时间参见附表﹚，取下不锈钢扣带， 施工完毕。 
四、安全事项        
1、施工时应戴绝缘手套，接头部位潮湿时，不得进行焊接，以免触电。         
2、避免电热熔后的高温接头烫伤人体。

电热熔带焊机使用说明书 
概述  PE-2003(PE-2001)电熔带焊机，是PE管材的连接方法设备之一。焊机面板采用人体化设计，设有电流分档调节和连续细调，操作非常方便。加热时间分为Ｓ、M、H三档时间调节，程序自动关断，实现自动焊接控制过程。焊机还有过流、过压等多种保护功能，是目前比较好的熔带焊机。 

1、熔焊机 
（1）&ensp;&ensp;&ensp;基本参数&ensp; 项目&ensp;规格&ensp;备注&ensp;型号&ensp;PE-2003(PE-2001)&ensp;&ensp;输入电压&ensp;交流电220V(380V)&ensp;&ensp;输出电压&ensp;交流电220V(380V)&ensp;&ensp;输出电流&ensp;<50A&ensp;10％&ensp;尺寸（mm）&ensp;344*444*270&ensp;&ensp; 重量&ensp;30KG&ensp;10%&ensp;输入、输出电线&ensp;6mm2&ensp;10%&ensp;（2）&ensp;&ensp;&ensp;电能&ensp; a）&ensp;输入电压是PE-2003：220V(180V-240V)，PE-2001：380V(290V-400V)&ensp; b）参考下表，选择电线和供电电源。&ensp;&ensp;&ensp;&ensp;项目直径&ensp;电缆规格mm2 &ensp;电流&ensp;Ａ&ensp;电源功率&ensp;KW&ensp;输出电压&ensp;V&ensp;焊机型号&ensp; 200-400&ensp;6&ensp;12-19&ensp;5&ensp;30-100&ensp;PE-2003&ensp;450-700&ensp;10&ensp;27-32&ensp;8&ensp;90-120&ensp;700-1200&ensp;10&ensp;37-40&ensp;10&ensp;100-160&ensp;3000&ensp;6&ensp;25-40&ensp;18&ensp;100-380&ensp; PE-2001&ensp;c)电源到焊接器的供电距离建议不要大于50米&ensp;d）考虑到电损失，可选择一台发电机&ensp;
2、焊接的准备工作
&ensp; 项目&ensp; 标准&ensp; 用途&ensp;备注&ensp;焊机电源开关&ensp;2相AC/220V/50A&ensp;漏电保护器&ensp;PE-2003&ensp;焊机电源开关&ensp;2-3相AC/380V/50A&ensp;漏电保护器&ensp;PE-2001&ensp; 电源或交流发电 机&ensp; 功率5KW(D200/400)&ensp;功率8KW(D450/700)&ensp;功率15KW(D800/1200)&ensp; 为电熔焊机供 电&ensp;交流电：AC220V&ensp; 电线&ensp; 10&ensp;mm2&ensp; 向电熔焊机输 送电流&ensp; 胶管电缆&ensp;
3、&ensp;&ensp;安全注意事项&ensp;
1.&ensp;查电线是否有短路、漏电现象，电线的护套是否过关。&ensp;&ensp; 2.&ensp;防止遭到电击，应严格按照安全操作规程来进行焊接（如佩戴绝缘手套、 鞋、绝缘带等）。&ensp;&ensp; 3.&ensp;应带防水手套，以防止在使用有机溶剂清除杂物时伤及皮肤，同时还应注 意防火。&ensp;&ensp; 4.&ensp;确保易燃物远离焊接器等电加热装置，不要在易燃物周围进行焊接，以免 引起火灾。&ensp;&ensp; 5.&ensp;搬移焊接器等重物时，要注意动作要互相协调，以免受伤。&ensp;&ensp; 6.&ensp;下雨、下雪或有水的环境下，禁止焊接工作，当不能保证管道接口部位干 燥时，不得进行熔接施工，以免触电。&ensp;&ensp; 7.&ensp;特别注意管道和电热熔带上是否有杂物质或水汽生成，清除之后方可焊 接。&ensp;&ensp; 8.&ensp;禁止一人作业。应是在多人协助下的单人操作焊接，密切合作，遵守操作 规程（电力安全规程、工业安全规程，建筑安全规程等）。&ensp; 4、&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;焊接器操作步骤&ensp; 1.&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;准备工作结束后，打开操作开关，仔细调整工作电流开始焊接。&ensp; 2.&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;因任何原因，电热熔焊机中途停止工作时，计时器都会记下电流通过的 时间。按下rst键复位，重新操作）&ensp; 3.&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;做好准备工作，连接导线&mdash;打开电源开关&mdash;设定电压档和时间&mdash;打开操 作开关&mdash;计时器开始计时&mdash;调整电流到设定值（缓调）开始焊接&mdash;达到设定时间，蜂音器响自动断电&mdash;关闭操作开关至OFF、电流旋钮回零&mdash;摘下连接线夹子&mdash;按规定时间冷却&mdash;检查&mdash;工作结束。&ensp; 4.&ensp;&ensp;&ensp;&ensp;&ensp;&ensp;焊接器会在电压过高或电流过大的情况下自动断电，因此，在判断焊接 器是否在正常的数据下工作时，只需关上然后再打开电源，切断装置使系统恢复到正常状态。
