热缩套

热缩套系列产品是为埋地及架空钢质管道焊口的防腐和保温管道的保温补口而设计，也可用于管道法兰连接部位、锁箍部位的密封防腐。

它是由辐射交联聚烯烃基材和特种密封热熔胶复合而成，特种密封热熔胶与聚乙烯基材、钢管表面及固体环氧涂层可形成良好的粘接。

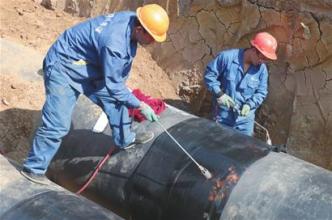

热收缩套在加热安装时，基材在径向收缩的同时，内部复合胶层熔化，紧紧地包覆在补口上，与基材一起在管道外形成了一个牢固的防腐体，具有优异的耐磨损、耐腐蚀、抗冲击及良好的抗紫外线和光老化性能。

热缩套的应用指南（执行标准：SY/T0413-2002及EN12008）

	TS50（mastic）	TS60	TS80
运行温度	60℃	70℃	85℃
适用外防腐涂层	PE,FBE,PP或钢	PE,FBE,PP	PE,FBE,PP
钢管预热温度	60℃	75℃	85℃
推荐除锈等级	Sa2.5、St3.0	Sa2.5、St3.0	Sa2.5、St3.0

热缩套的规格

产品可以应用于管径介于DN25-DN2000之间的所有钢管。基材厚度从1.0到2.0mm，胶层厚度从

0.8-2.0mm。

热缩套的性能指标



性能	测试方法	典型值	典型值
		WSS50（mastic）	WSS60
底漆
固体含量（%）	GB/T1728	99.5	99.5
阴极剥离（65℃，48h）mm	Q/SY GJX0113-2007（附录D）	8	8
基材
拉伸强度Mpa	GB/T1040-92	18	19
断裂伸长率%	GB/T1040-92	500	550
介电强度MV/m	GB/1408.1-99	28	28
体积电阻率Ω·m	GB/T1410-89	4.0×1015	4.0×1015
吸水率%	ASTM D570	0.02%	0.02%
热老化(150℃，21天)	GB/T1040-92
拉伸强度Mpa		17	18
断裂伸长率%		450	480
耐紫外线老化	EN12068
断裂伸长率%		440	480
热熔胶
软化点℃	GB/T4507-85	78	114
热缩套
剥离强度	GB/T2792-98
对底漆钢 N/cm		70	160
对PE N/cm		70	80
阴极剥离(70℃,30d)mm	SY/T 0413-2002	/	10
热水浸泡	ASTMD870-2002	在试验条件下没有分层、没有水侵蚀痕迹	在试验条件下没有分层、没有水侵蚀痕迹
