输油、输气钢管防腐用辐射交联聚乙烯热缩带要
文章出处：本站 人气：发表时间：2018-10-09 00:50:17
输油、输气钢管防腐用辐射交联聚乙烯热缩带要求

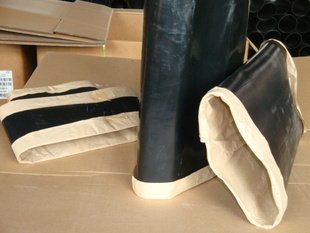

辐射交联聚乙烯热缩带系列产品是为埋地及架空钢质管道焊口的防腐和保温管道的保温补口而设计的。它是由辐射交联聚烯烃基材和特种密封热熔胶复合而成，特种密封热熔胶与聚烯烃基材、钢管表面及固体环氧涂层可形成良好的粘接。
WK-WSS辐射交联聚乙烯热缩带在加热安装时，基材在径向收缩的同时，内部复合胶层熔化，紧紧地包覆在补口处，与基材一起在管道外形成了一个牢固的防腐体，具有优异的耐磨损、耐腐蚀、抗冲击及良好的抗紫外线和光老化性能。此外辐射交联聚乙烯热缩带在行业内称为活套，相对热缩套的叫死套来讲的，除了辐射交联聚乙烯热缩带主体，还配有胶条和固定片，且辐射交联聚乙烯热缩带便于规模化生产，施工也方便很多。
一、钢管补口施工总要求
补口前必须对补口部位进行清理．将环向焊缝及其附近的毛刺、焊渣、污物、油及其杂物清理干净。对补口部位表面进行除锈处理，表面除锈处理质量应达到涂装前钢材表面锈蚀等级和除锈等级》GB/8923规定的Sa2．5～Sa3．0级。可选用喷沙或电动工具除锈。补口搭接部位的聚乙烯层应打磨至表面粗糙。其端部进行坡口处理．坡角其端部进行坡口处理．坡角不大于30度 ．然后用火焰加热器对补口部位进行预热。防腐辐射交联聚乙烯热缩带与聚乙烯防腐层搭接宽度应不小于1OOmm。如果湿度大于85%或下雨、雪天 应停止施工。
二、 施工后的质量检验
1、 防腐辐射交联聚乙烯热缩带或缠绕带的质量检验补口外观应逐个检查，防腐辐射交联聚乙烯热缩带或缠绕带表面应光滑平整 无皱折 无气泡．两端坡角处与热缩套 贴合紧密．无空隙．表面没有碳化现象。辐射交联聚乙烯热缩带周向应有热熔胶粘剂均匀溢出。补口处应用火花检漏仪逐个进行针孔检查．检漏电压15Kv。如出现针孔．应重新补口。防腐辐射交联聚乙烯热缩带的粘接力应符合要求．在管体温度25左右5度时的剥离强度应不小于50N/cm
2、 防腐涂料(底漆)的质量检验
防腐涂料 (底漆)的质量主要是漏点检测，在涂层完全固化且冷却至环境温度下．对每个补口进行检测。用火花检测仪器．检测电压：普通级2Kv，加强级2．5Kv，测试头在接触涂层时．以大约0．2m/s的速度移动。
三、辐射交联聚乙烯热缩带在输油、输气钢管防腐中的应用前景
随着国民经济的飞速发展，我国对能源的需求越来越大，长途输油，气管线工程和城市燃气管网建设越来越多。十“一五”期间长途输油、气管线工程将超过2万公里．城市燃气管网工程近3万公里．辐射交联聚乙烯热缩带的需求量超过3O亿元，国内具有资质的生产企业很少．辐射交联聚乙烯热缩带在埋地输油钢管防腐中的应用前景十分广阔。
移动端，扫扫更精彩
